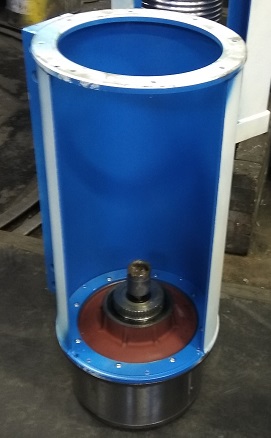

Корпус с выключающей системой

Корпус с выключающей системой

Заказать в 1 клик

1

Рис.1

Таблица 1

Фиг.№

Поз.№

Наименование

БДС

Количество

Высота подъема, м

№ по каталогу

500кг

1000кг

2000кг

3200кг

5000кг

тип Т

тип Т2

тип Т

тип Т2

тип Т

тип Т2

тип Т

тип Т2

тип Т

тип Т2

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15





Для электротельфера на ножках:















3

1

Винт М8х30

2171-83

8

6-24

205628

205628

-

-

-

3

1

Винт М10х35

2171-83

15

6-24

-

-

208476

208476

-

3

1

Винт М12х40

2171-83

15

6-24

-

-

-

-

208478





Для электротельфера на пальцах:















3

1

Винт М8х18

2171-83

12

6-24

219148

219148

-

-

-

3

1

Винт М10х25

2171-83

12

6-24

-

-

205621

205621

-

3

1

Винт М12х30

2171-83

12

6-24

-

-

-

-

208454

3

2

Шайба пружинная 8Н

833-82

16

6-24

205263

205263

-

-

-

3

2

Шайба пружинная 10Н

833-82

15

6-24

-

-

207067

207067

-

3

2

Шайба пружинная 12Н

833-82

15

6-24

-

-

-

-

207068

3

3

Кольцо с лапками

2

6-24

574283

574283

-

-

-

3

3

Кольцо с лапкам,

2

6-12

-

-

575040

575040

575041

3

3

Кольцо с лапками

2

18-24

-

-

574285

574285

575225

3

4

Клин

1

6-24

160074

162129

160103

162019

160145

3

5*

Кольцо

21

6-24

170024

170024

170024

170024

170024

3

5

Кольцо

1

6-24

189998

189998

-

-

-

3

6

Болт І М6х20

1234-85

2

6-24

203010

203010

203010

203010

203010

3

7*

Штанга

Вилка для электро-тель­фера с микро-подъе-мом и вторым тормозом

1

6

-

168512

-

-

-

3

7*

Штанга

1

9

-

168513

-

-

-

3

7*

Штанга

1

12

-

168514

-

-

-

3

7*

Штанга

1

18

-

168515

-

-

-

3

7*

Штанга

1

24

-

168516

-

-

-

3

7*

Штанга

Для электротельферов на пальцах и ножках через 450

1

6

143225

143356

158774

159819

158806

3

7*

Штанга

1

9

143232

147050

158777

159750

158808

3

7*

Штанга

1

12

143233

143365

158778

159762

158807

3

7*

Штанга

1

18

143344

143236

158775

159705

158802

3

7*

Штанга

1

24

143347

143239

158779

159713

143264

3

8

Шплинт 2,5х15

55-77

2

6-24

208892

208892

208892

208892

208892

3

9

Вилка

1

6-24

-

-

159818

159818

158838

3

9

Вилка для електротельфера с микроподъемом и вторым тормозом

1

6-24

-

-

148089

159149

159149

159148

3

10

Шайба пружинная 6Н

833-82

1

6-24

205361

205361

-

205361

205361

205361

3

11

Гайка М6

744-91

1

6-24

-

-

219193

219193

219193

219193

3

12

Шпилька М8



7

6-24

141780

141780

-

-

-

3

13

Гайка І М8

744-91

7

6-24

219196

219196

-

-

-

3

14

Корпус

Для электро-тельфера на ножках

1

6

141701

141706

141711

141716

141721

3

14

Корпус

1

9

141702

147237

143200

141717

141722

3

14

Корпус

1

12

141703

141708

141713

141718

141723

3

14

Корпус

1

18

577234

141709

143204

141719

141724

3

14

Корпус

1

24

141705

141710

143207

141720

141725

3

14

Корпус

Для электро-тельфера на паль-цах

1

6

158053

158058

162483

149644

158073

3

14

Корпус

1

9

158054

158059

162760

162241

158074

3

14

Корпус

1

12

158055

158060

162765

162308

158073

3

14

Корпус

1

18

158056

158061

158066

158071

158076

3

14

Корпус

1

24

158057

158062

158067

158072

162577

3

15

Винт М5х12

1362-83

1

6-24

219034

219034

-

-

-

3

16

Гайка І М5

744-91

1

6-24

219190

219190

-

-

-

3

17

Сектор



4

6-24

574284

574284

574286

574286

574288



Примечание:

1.     Для электротельферов с двустанним выходом каната в различных направлениях типа Т52 детали с поз№7 и 14 данны в группе “Специальные исполнения”.

2.     Для электротельферов грузоподъемностью 500 и 1000кг число деталей, обозначинных1 (поз.5), на одной меньше обозначенного.
